Якорь газопесочный ЯГП-73-168

Якорь газопесочный. Насосное оборудование. На заводе.

  Рис. 1  Якорь газопесочный ЯГП-73-168





Технические характеристики газопесочного якоря ЯГП-73-168

Присоединительная резьба к трубам

Резьба гладких труб НКТ73 ГОСТ 633-80 шаг 2,54

Фильтрующий элемент

Сетка 1-1,00-040 12Х18Н9Т ГОСТ 3826-82

Габаритные размеры:



длина, не более

3210,0 мм.

диаметр, не более

108,0 мм.

Масса

91,0 кг.

Способ фильтрации

Инерционно-гравитационный с механической очисткой

Развернутая площадь фильрующего элемента

0,4 м2



Принцип работы газопесочного якоря

Для отделения газа от нефти используется разница плотности газа и жидкости, т.е. сила тяжести. Газожидкостная смесь поднимается до высоты посадки газопесочного якоря. При этом образуются газовые пузырьки в зависимости от потока и вязкости смеси. Большая часть газа отделяется на динамическом уровне нефти, меньшая часть поступает в корпус газопесочного якоря. В корпусе газовые пузырьки поднимаются вверх, образуя газовую подушку, откуда относительно большие пузырьки выходят через верхнее отверстие.

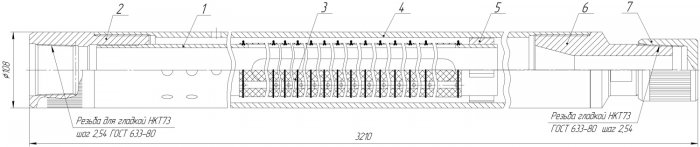

 Якорь газопесочный ЯГП-73-168-450, чертеж. Насосное оборудование.

Рис. 2  Якорь газопесочный ЯГП-73-168-450



Якорь газопесочный ЯГП-73-168-450 состоит из (рис.2):

  1. 1 - корпус,
  2. 2 - муфта,
  3. 3 - сетка,
  4. 4 - кожух,
  5. 5 - центрирующие платики,
  6. 6 - башмак,
  7. 7 - пробка.

На конце корпуса 1 имеется резьба, на которую навинчена муфта 2. В средней части корпуса выполнены 4 паза площадью 3500 кв.мм. каждый. На среднюю часть корпуса 1 установлена сетка 3 из нержавеющей стали. На муфту 2 установлена кожух 4,, прикрывающий отверстия на гильзе и обеспечивающий за счёт разницы давлений принудительное прохождение нефтегазовой смеси через отверстия гильзы. В нижнюю часть гильзы 4 ввернут башмак 6, на котором установлена пробка 7.


Якорь газопесочный  ЯГП-73-168-450 своей внутренней конической резьбой крепится на колонне системы НКТ.
При необходимости между пробкой 7 и башмаком 6 устанавливаются насосно-компрессорные трубы, которые обеспечивают сбор механических примесей.

Структура обозначения якорей ЯГП-73-168-450 ТУ 3635-011-82180842-2015:

  • «ЯГП» - якорь газопесочный;
  • «73» - присоединительная резьба нижнего башмака якоря НКТ 73 ГОСТ 633;
  • «168» - наименьший диаметр обсадной трубы;
  • «450» - пропускная способность якоря 45 М³/сутки
