РАЗДЕЛИТЕЛЬ СРЕД РС-21



Разделитель сред предназначен для защиты приборов манометров (вакуумметров, мановакуумметров и датчиков давления) от агрессивного воздействия рабочей среды скважины. Проводимая среда при открытом штоке сжимает мембрану, которая совместно с манометром заполнена жидкостью, не замерзающей при температуре минус 60ºС. Разделение рабочего давления в герметичной камере на "жидкость-мембрана-жидкость" позволяет передавать давление с погрешностью не более 0,01%, и задержкой исчезающе малой величины. Разделители сред - неотъемлемая часть фонтанной арматуры.



 Разделитель сред. 3D - графика. Фонтанная арматура.               Разделитель сред. 3D - графика. Фонтанная арматура.                Разделитель сред. 3D - графика.Фонтанная арматура.







Принцип действия разделителя сред

Принцип действия разделителя любого типа состоит в передаче давления от проблемной среды к нейтральной(измерительной) жидкости, заполняющей разделитель и прибор, посредством разделительного элемента: сильфона или мембраны.

Фактически рабочий процесс состоит в следующем: давление проблемной среды воздействует на разделительный элемент, сжимая его и вытесняя измерительную жидкость из разделителя в прибор, который фиксирует значение давления.
Объем жидкости, вытесненный разделительным элементом, расходуется на деформацию чувствительного элемента прибора.



Технические данные разделителя сред РС-21



Наименование параметра

Значение

Рабочая среда

Нефть, газ, газо-конденсат, вода пластовая и морская

Рабочее давление

до 35 МПа

Способ управления

Ручной

Класс герметичности по ГОСТ 9544 -2005

А

Рабочий диапазон температур окружающей среды

От -60 °С до +40 °С

Масса

не более 1,7 кг



 Запорным органом разделителя служит шарик из нержавеющей стали и седло в корпусе.



Монтаж прибора



  1. Установить разделитель, завернув предназначенное для него отверстие.
  2. Разъединить корпус 5 и стакан 7 (см. рисунок 1)
  3. Заполнить мембрану 3 в стакане 7 (втулка 8 и прокладка 9 предварительно установлены) и манометр жидкостью, не замерзающей при температуре до -60 С.
  4. Закрутить манометр в стакан до упора. Установить стакан с манометром в корпус. Закрутить вал 6 до упора, открыть шток 2.
  5. При монтаже разделителя с бобышкой 1, бобышку отсоединить, вварить в трубопровод. После установки корпуса 5 разделителя сред шайбой 4.
  6. Загнуть на лыски бобышки и корпуса

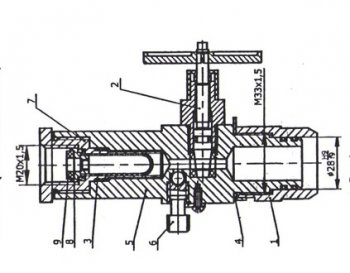

Разделитель сред состоит из элементов, указанных на чертеже

                                                                                                                                                                                                                                       Рисунок 1





Основные преимущества  разделителя сред РС-21:



  • полная герметизация каналов подвода рабочей среды к манометру;
  • безопасность замены манометра и мембраны;
  • внутренняя полость манометра заполнена незамерзающей жидкостью и отделена мембраной от рабочей среды.







Возможны следующие варианты изготовления разделителя сред:



   Параметры присоединительной резьбы крепления вентиля на арматуру

   Параметры присоединительной резьбы манометра к вентилю

K1/2" ГОСТ 6111-52

Муфта М20х1,5

R 1/2" ГОСТ 6211-81

Бобышка под приварку ф40 мм.





ООО «Научно-производственное предприятие Обуховская промышленная компания» специализируется на производстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высококачественную фонтанную арматуру ведущим российским и зарубежным компаниям. Разделитель сред РС-21 нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.
