КАБЕЛЬНЫЙ ВВОД



 Кабельный ввод АФЭН 21-65-400. 3D макет. Фонтанная арматура.         Кабельный ввод АФЭН 21-65-400. 3D макет. Фонтанная арматура. Вид в сечении. Обуховская промышленная компания.

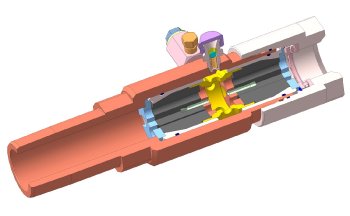

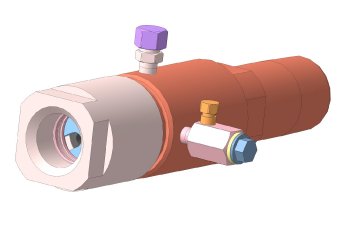

 Рис.1 Кабельный ввод АФЭН 21-65-400. 3D макет. Общий вид и сечение







Кабельный ввод предназначен для герметизации жил кабеля, проходящих через фонтанную арматуру, оснащенную ЭЦН. Сальник кабельного ввода обеспечивает высокую герметичность при эксплуатации скважин. Изготовлен сальник кабельного ввода из резины В-14 ТУ 38-005-1166-98, используемой в большом диапазоне температур: от - 60°С до + 100°С. Он работает при значительной осевой деформации, создаваемой конструктивными элементами.

Использование нашего кабельного ввода обеспечивает удобство выполнения монтажных и демонтажных операций.

Универсальность кабельного ввода определяется разнотипностью диаметров отверстий под жилы кабеля и присоединительной резьбы.



   Кабельный ввод. 3D - графика. Фонтанная арматура.            Кабельный ввод. 3D - графика. Фонтанная арматура.

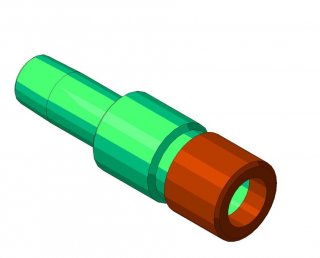

Рис. 2  Кабельный ввод Н05.200





Номенклатура кабельных вводов

В настоящий момент «Научно-производственное предприятие Обуховская промышленная компания» изготавливает

кабельные вводы следующих типов:



1) Тип Н05.200 (рис. 2):

  • Н05.200.000.00,
  • Н05.200.000.00-03,
  • ВК.1.21.000.00-01,
  • ВК.2.21.000.00-01.



2) Тип АФЭН 21-65 (рис. 1):

  • АФЭН 21-65-400М (рис.3),
  • АФЭН 21-65-400МВ,
  • АФЭН 21-65Э-400 (рис.4),
  • АФЭН 21-65Э-400В,
  • АФЭН 21-65-400,
  • АФЭН 21-65-400В.



Кабельный ввод АФЭН 21-65-400М. 3D макет. Общий вид.      Кабельный ввод АФЭН 21-65-400М. 3D сечение. Обуховская промышленная компания

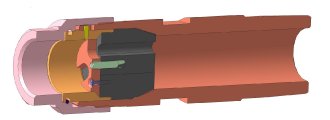

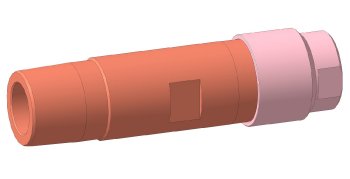

Рис. 3  Кабельный ввод АФЭН 21-65-400М. Общий вид и сечение.





Технические данные кабельных вводов



КАБЕЛЬНЫЙ ВВОД ПАРАМЕТР
Давление при испытаниях,
 МПа
Номенкдатура силовых кабелей Присоединительная резьба по ГОСТ 633-80 Диаметр
отверстий под
жилы кабеля,
мм
Число сальников, шт.
Н05.200 21 3х10; 3х16;3х25 НКТ 48 9 5
Н05.200-03 НКТ 60 9
ВК.1.21 7
ВК.2.21 9
АФЭН 21-65-400М 9;11 1
АФЭН 21-65-400МВ НКТ 60
АФЭН 21-65Э-400 НКТ 60
АФЭН 21-65Э-400В НКТ В 60
АФЭН 21-65-400 НКТ 60 2
АФЭН 21-65-400В НКТ В 60



                   Кабельный ввод АФЭН 21-65Э-400. Общий вид. Обуховская промышленная компания                 Кабельный ввод АФЭН 21-65Э-400. Вид в разрезе. Обуховская промышленная компания.

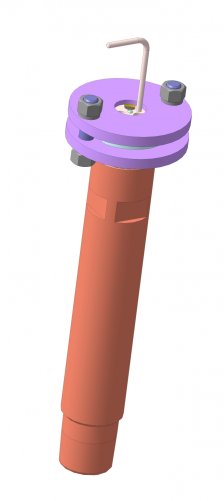

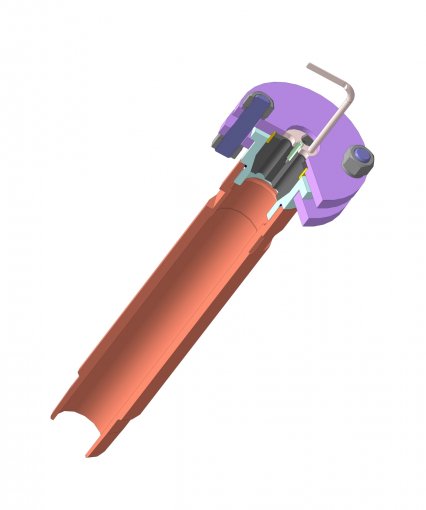

 Рис. 4  Кабельный ввод АФЭН 21-65Э-400. Общий вид и сечение.









Габаритные размеры кабельных вводов



КАБЕЛЬНЫЙ ВВОД ГАБАРИТНЫЕ РАЗМЕРЫ
Диаметр,
 мм
Длина в затянутом состоянии,
 мм
Масса,
 кг
Н05.200  73 255 3,25
Н05.200-03
ВК.1.21
ВК.2.21
АФЭН 21-65-400М 70 250 3,4
АФЭН 21-65-400МВ 70 250 3,85
АФЭН 21-65Э-400 132 517 7,88
АФЭН 21-65Э-400В 132 517 9,7
АФЭН 21-65-400 83 329,5 7,46
АФЭН 21-65-400В 83 329,5 7,35





ООО «Научно-производственное предприятие Обуховская промышленная компания» специализируется на производстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высококачественные кабельные вводы для фонтанной(устьевой) арматуры ведущим российским и зарубежным компаниям. Кабельные вводы нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.

Для заказа продукции звоните по телефонам:
8(831)295-50-58, 8(831)293-41-30.
