УСТРОЙСТВА ШТУЦЕРНЫЕ УШК 004, УШК 005



 Дроссель керамический. Фонтанная арматура. Устройство штуцерное с керамическим дросселем (УШК)

 Рис. 1   Дроссель керамический



Штуцерное устройство (УШК) предназначено для регулирования объемов и давлений закачиваемой жидкости в нагнетательные скважины. Перекачиваемая жидкость – пресные или пластовые воды с плотностью до 1,2 г/см3.

"НПП Обуховской промышленной компанией" производится сдующая номенклатура штуцерных устройст: УШК 004 (2ШУ-101-79-2), УШК 005.

Штуцерные устройства соответствуют климатическому исполнению УХЛ категории 2 ГОСТ 15150 – 69 и предназначены для эксплуатации в интервале температур от - 60°С до + 40°С с предельным значением относительной влажности воздуха 100% при температуре 25°.

Штуцерное устройства устанавливается на трубопроводах между двумя фланцами по РД26-16-40-89 либо по ГОСТ 28919-91. Твёрдость материалов фланцев, находящихся в соединении со штуцером, должна быть выше твёрдости материала корпуса штуцера не более чем на 50 единиц по Бринелю.

                          Устройства штуцерные УШК 004 . Общий вид. 3D макет. Обуховская промышленная компания   Устройства штуцерные УШК 004 . В разрезе. 3D макет. Обуховская промышленная компания

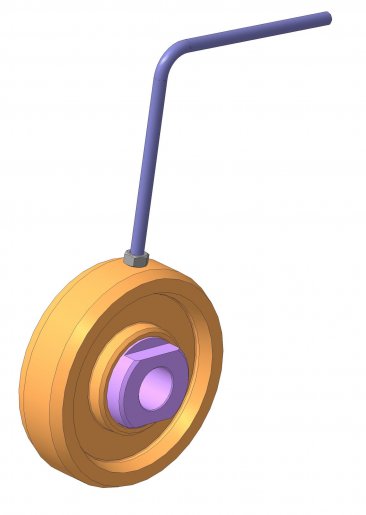

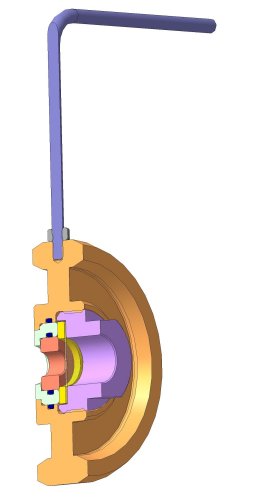

Рис. 2    Устройство штуцерное УШК 004. 3 D макет. Общий вид и вид в разрезе.



Штуцерное устройство УШК 004 (рис.2) в зависимости от диаметра дросселя выпускается в двух исполнениях:

  1. Исполнение УШК 004 с комплектом сменных частей УШК 004-10 может иметь диаметр дросселя 1…12 мм.
  2. Исполнение УШК 004-01 (Рис.3) с комплектом сменных частей УШК 004-10-01 имеет диаметр дросселя 13…20 мм.

Для защиты керамического дросселя в корпусе смонтирована сетка, Устройство штуцерное УШК 004-01. 3D модель. В разрезе. Фонтанная арматура. Обуховская промышленная компания.
из нержавеющей стали 12Х18Н9Т.



Исполнение УШК 004-01 штуцерного устройства применяется с комплектом
сменных частей УШК 004-10-01.



Наружный посадочный диаметр дросселя в комплекте сменных частей
УШК 004-10-01 равен 34мм, что позволяет использовать для изготовления
УШК 004-01 корпус с гайкой из исполнения УШК 004 без вставки с установкой
керамического дросселя.



Штуцерное устройство УШК 005 (Рис.4) в отличии от УШК 004
имеет дроссель, выполненный из материала сталь 45
с твердостью НRС 40…50

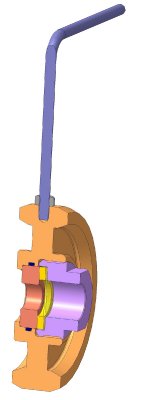

Рис. 3   Устройство штуцерное УШК 004-01



Параметры штуцерных устройств УШК 004 и УШК 005



Наименование параметра Норма параметра
Рабочая среда Нефть и вода
Рабочее давление, МПа 20
Условный размер проходного
отверстия дросселя или штуцера -
дросселя,     мм
УШК 004 1…20 с шагом 1мм
УШК 005 1…20 с шагом 1мм
Материал дросселя УШК 004 Керамика,
карбид кремния
УШК 005 Сталь 45 ГОСТ 1050-88;
НRС 40…50
Управление штуцерной камерой Ручное
Рабочая температура окружающей среды От -60°С до +40°С
Габаритные размеры, мм. УШК 004 36х101х201
УШК 005 40х101х201
Масса, не более, кг 12,0


Устройство штуцерное УШК 005. 3D - графика. Фонтанная арматура. Обуховская промышленная компания.                  Устройство штуцерное УШК 005.  В разрезе. 3D - графика. Фонтанная арматура.

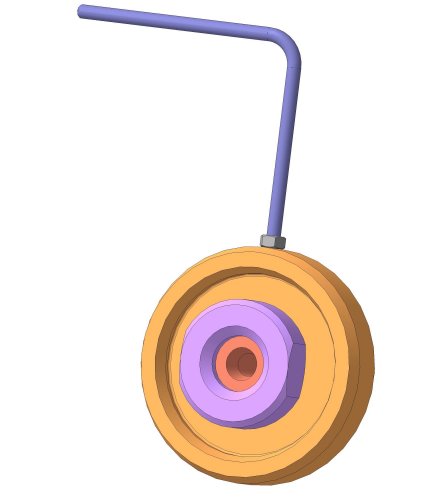

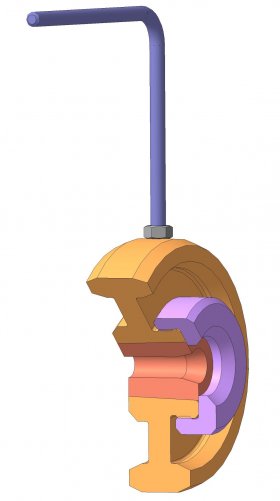

Рис. 4 Устройство штуцерное УШК 005. 3 D макет. Общий вид и вид в разрезе.



ООО «Научно-производственное предприятие Обуховская промышленная компания» специализируется на производстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высококачественную фонтанную арматуру ведущим российским и зарубежным компаниям. Устройства штуцерные УШК нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.

Для заказа продукции звоните по телефонам:
8(831)295-50-58, 8(831)293-41-30.
Пишите:
е-mail: opk1@opk.nnov.ru
