ШТУЦЕР РЕГУЛИРУЕМЫЙ ФЛАНЦЕВЫЙ ШРФ-40

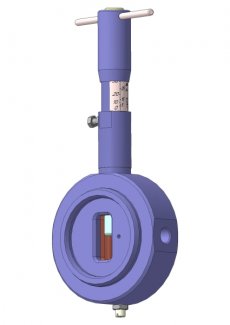

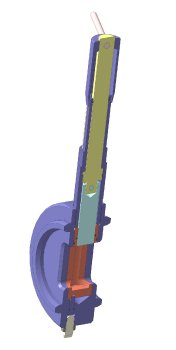

                                           Штуцер регулируемый фланцевый ШРФ-40 в сборе. Фонтанная арматура.                       Штуцер регулируемый фланцевый ШРФ-40 в разрезе. Фонтанная арматура.
Штуцер регулируемый фланцевый ШРФ-40 предназначен для регулирования расхода жидкости при нефтедобыче и обеспечивает бесступенчатое (плавное) установление следующих возможных режимов работы скважины:

  •  вывод нефтяной скважины на рабочий режим без прекращения подачи жидкости в линию скважинным штанговым насосом (СШН) или электроциркуляционной насосной установкой (УЭЦН)
  • установление требуемого эксплуатационного режима работы скважины;
  • проведение замеров для определения содержания газа в жидкости нефтяной скважины (определение газового фактора);
  • установление необходимого расхода (по перепаду давления) при закачке жидкости в пласт в системе ПНД.



Штуцер регулируемый фланцевый ШРФ-40 по сравнению со штуцером регулируемым фланцевым ШРФ-20 имеет расширенный до 40 мм. диапазон регулирования.

Увеличившиеся габариты штуцера ШРФ-40 не позволяют устанавливать его между фланцами 65х21(ф) ГОСТ28919-91 (средний диаметр уплотнительного кольца Ø90 мм). Минимально допустимый фланец - 65х21 ГОСТ 28919-91 (средний диаметр уплотнительного кольца Ø107,9 мм).



Технические параметры

Наименование параметра

Норма параметра

Рабочая среда

Нефть и вода

Рабочее давление, МПа

21

Условные размеры проходного сечения, в мм

От 0 до 40 с плавным изменением проходного сечения

Управление штуцером

Ручное

Рабочая температура окружающей среды

От -60°С до +40°С

Габаритные размеры, без учёта вентилей с манометрами

 и фланцев,  мм

155х323х66;



Масса, не более,  кг

9,3



ООО «Научно-производственное предприятие Обуховская промышленная компания»  специализируется на производстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высококачественную фонтанную арматуру ведущим российским и зарубежным компаниям. Штуцеры регулируемые фланцевые нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.
