Якорь газопесочный ЯГП-73-114

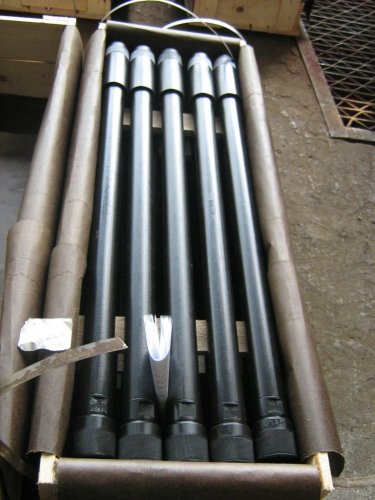

Якорь газопесочный. Насосное оборудование. ЯГП-73-114, готов к отправке потребителю

  Рис. 1  Якорь газопесочный ЯГП-73-114. Готов к отправке потребителю



Якори газопесочные предназначены для сепарации газа и песка с очисткой от механических примесей на приеме скважинного штангового насоса при добычи нефти.

Сепарация газа и крупных фракций песка происходит при повороте всасываемой скважинной жидкости на 180 градусов. Свободный газ поступает в межтрубное пространство скважины. Крупные фракции песка оседают в хвостовике, выполненном из НКТ60 с заглушкой, мелкие – на сетке фильтра.

Для получения необходимой степени дегазации предусмотрена возможность установки на якope газопесочном дополнительных секций.



Технические характеристики якорей газопесочных ЯГП-73-114

 Максимальная производительность (насос условного размера 44 с ходом 3,0 м)
         для легкой нефти 0,1 см2 /с  не менее 28 м3/сут
         для тяжелой нефти 0,665 см2 /с  не менее 12 м3/сут
         для воды 0,01 см2 /с  не менее 55 м3/сут
 Способ фильтрации Инерционно-гравитационный с механической очисткой, механический
 Сепарация газа  60%
 Сепарация механических примесей  80%
 Присоединительная резьба по ГОСТ 633-80  НКТ-73







Номенклатура якорей, поставляемых ООО "НПП Обуховская промышленная компания"
по ТУ 3635-011-82180842-2015 и их габаритные размеры:



Обозначение

изделия

Диаметр,

мм

Длина,

мм

Масса,

кг

ЯГП-73-114-150

89

1414

28,3

ЯГП-73-114-200

108

1475

30,1

      ИОП.021

89

16058

183





Изделия должны выпускаться в исполнениях, предназначенных для использования в любом макроклиматическом районе по ГОСТ 16350-80.

Структура условного обозначения якорей, кроме якоря ИОП.21, принципиально одинакова. Условное обозначение обязательно должно включать в себя обозначение технических условий.

 Структура обозначения якоря ИОП.21:

  • «ИОП» - шифр классификатора завода-изготовителя;
  • «21» - пропускная способность якоря 21 М³/сутки.



Структура обозначения якорей типа ЯГП

Обозначение: ЯГП-73-114-200  по ТУ 3635-011-82180842-2015 расшифровывается так:

  • «ЯГП» - якорь газопесочный;
  • «73»- присоединительная резьба нижнего башмака якоря НКТ 73 ГОСТ 633;
  • «114»- наименьший диаметр обсадной трубы;
  • «200»- пропускная способность якоря 20 М³/сутки.

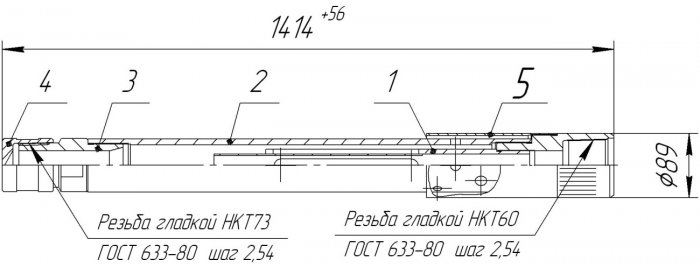

Якорь газопесочный ЯГП-73-114-150. Чертеж. Насосное оборудование

Рис. 2  Якорь газопесочный ЯГП-73-114-150

Состав:  1 - фильтр; 2 - гильза; 3 - башмак; 4 - пробка; 5 - кожух (рис.2).

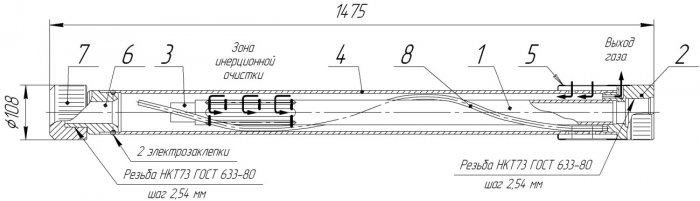

Якорь газопесочный ЯГП-73-114-200. Чертеж. Насосное оборудование

Рис. 3  Якорь газопесочный ЯГП-73-114-200

Состав: 1 - корпус; 2 - муфта; 3 - сетка; 4 - гильза; 5 - щелевой фильтр; 6 - башмак;7 - пробка; 8 - шнековый сепаратор (рис.3).

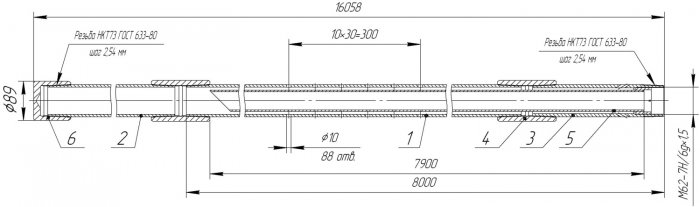

Якорь газопесочный ИОП.021. Чертеж. Насосное оборудование

Рис. 4  Якорь газопесочный ИОП.021

Состав: 1 - верхний корпус; 2 - нижний корпус; 3 - патрубок; 4 - соединительная муфта; 5 - внутренняя труба; 6 - пробка
(рис.4).



ООО «Научно-производственное предприятие Обуховская промышленная компания» специализируется на проиводстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высококачественное насосное оборудование ведущим российским и зарубежным компаниям. Газопесочные якоря нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.
