Штуцер дискретный ШДР-9М



Штуцер дискретный регулируемый   ШДР-9М предназначен для регулирования расхода жидкости при нефтедобыче и обеспечивает дискретное установление следующих возможных режимов работы скважины:

  • вывод нефтяной скважины на рабочий режим без прекращения подачи жидкости в линию скважинным штанговым насосом (СШН) или электроциркуляционной насосной установкой (УЭЦН);
  • установление требуемого эксплуатационного режима работы скважины;
  • проведение замеров для определения содержания газа в жидкости нефтяной скважины (определение газового фактора);
  • установление необходимого расхода (по перепаду давления) при закачке жидкости в пласт в системе ПНД.

                                                                     Штуцер дискретный ШДР 9М. Фонтанная арматура.
 Рис. 1 Общий вид штуцера ШДР 9М









Штуцер дискретный ШДР 9М. Фонтанная арматура. Чертеж.

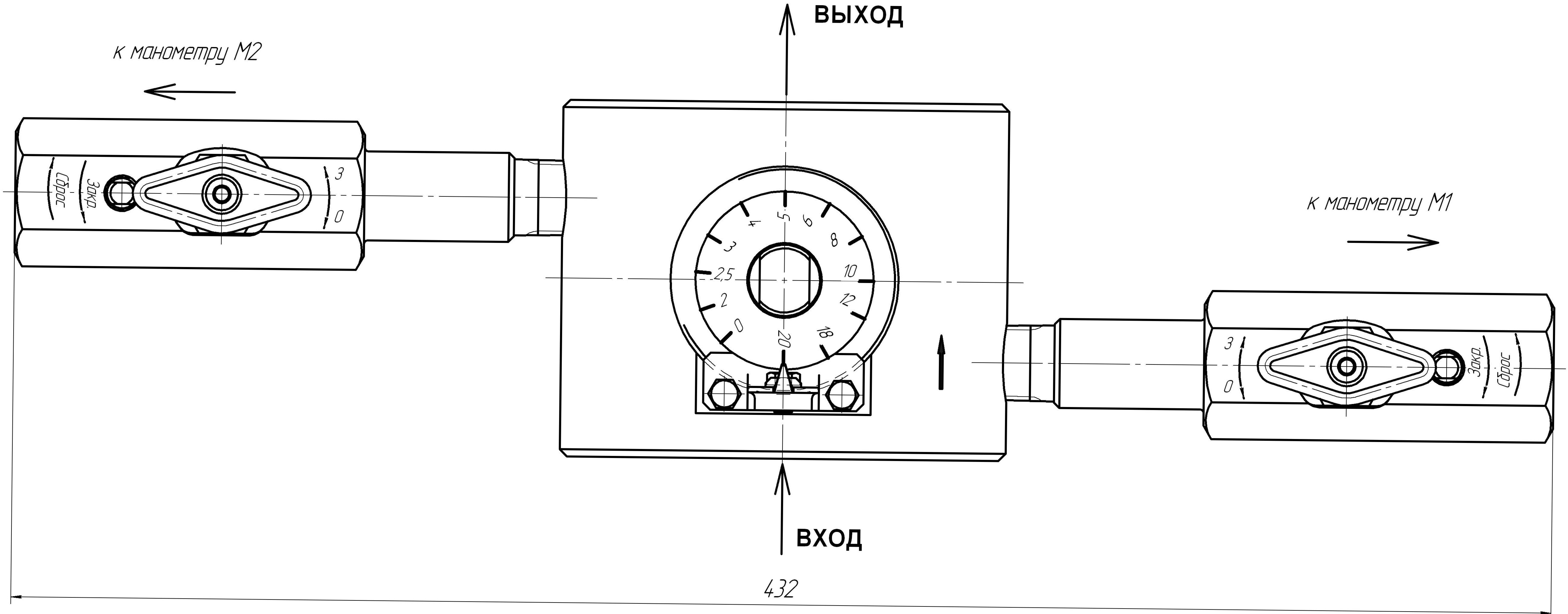

Рис. 2 Вид штуцера ШДР 9М с манометрическими вентилями со стороны показывающего лимба



Штуцер устанавливается в фонтанной арматуре за линейной задвижкой (см. схему ниже):

Схема установки штуцера на фонтанную арматуру

Рис. 3 Схема установки штуцера ШДР 9М  на фонтанную арматуру



 Штуцер предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69.



ООО «Научно-производственное предприятие Обуховская промышленная компания»  специализируется на производстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высококачественную фонтанную арматуру ведущим российским и зарубежным компаниям. Штуцеры регулируемые фланцевые нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.



 Звоните по телефонам:

+7 926 074 06 56, +7(831) 295-50-58,

+7(831) 293-41-30

 Направляйте заявки по почте:

  • opk1@opk.nnov.ru
  • dromash800@mail.ru



Технические данные штуцера дискретного регулируемого ШДР 9М



Наименование параметра

Норма параметра

Рабочая среда

Нефть и вода

Рабочее давление, МПа

35

Условный размер проходного отверстия регулируемого органа, мм

  0; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18;20

Управление штуцером

Вручную

Рабочая температура окружающей среды

От -60°С до +45°С

Регулируемый орган

Золотниковый цилиндр

Габаритные размеры, без учёта выводов для манометров, мм

200,5х125,0х100,0

Масса, не более, кг

8,5



Виды ШДР-9М

Обозначение

Оптимальный диаметр

уплотнительного кольца, D мм

ШДР-9М-89,5

89,5

ШДР-9М-90,0

90,0

ШДР-9М-90,6

90,6

ШДР-9М-101,6

101,6

ШДР-9М-107,9

107,9
