ШТУЦЕРНАЯ КАМЕРА ШК











Штуцерная камера ШК 80х14. Фонтанная арматура. Производство, продажа

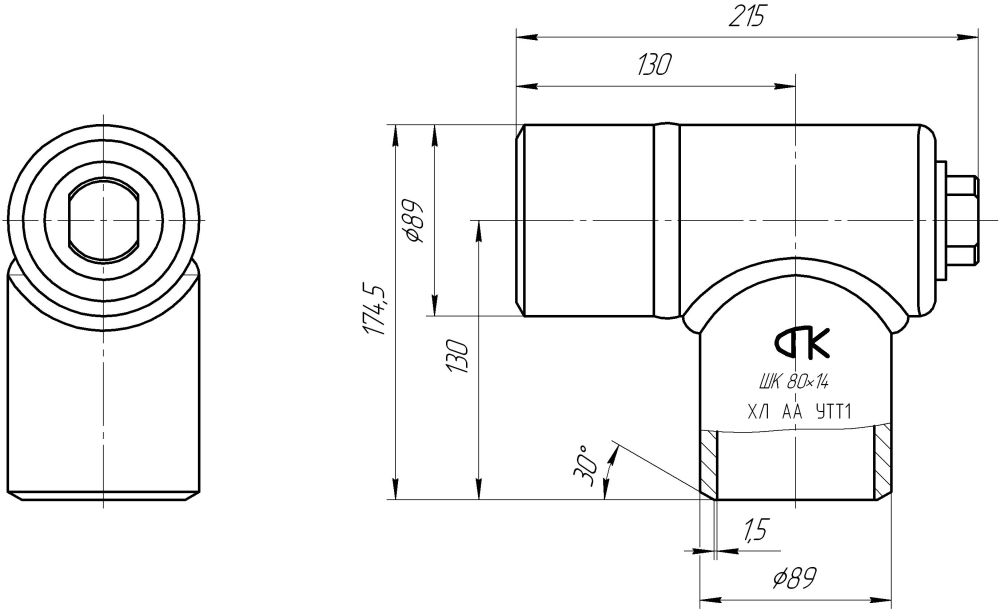

 Рис.1 Штуцерная камера ШК 80х14. Чертеж.

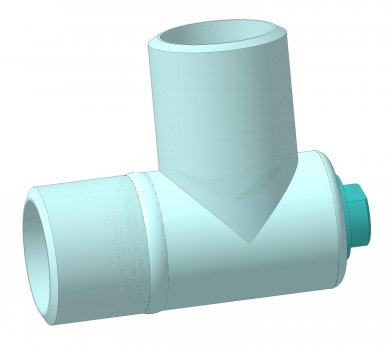

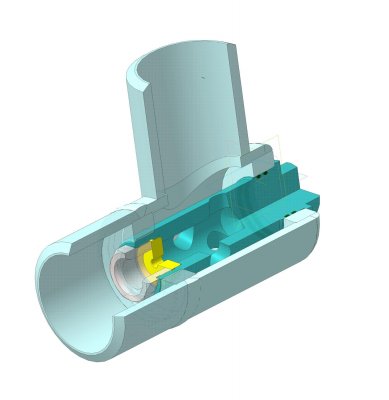

Штуцерная камера ШК 80х14, 3D модель, в разрезеШтуцерная камера ШК 80х14, 3D модель, общий вид



Рис.2  Штуцерная камера ШК 80х14. 3-D модель.



Штуцерная камера ШК редназначена для регулирования расхода жидкости при нефтедобыче и обеспечивает установление следующих возможных режимов работы скважины:

• вывод нефтяной скважины на рабочий режим;
• установление требуемого эксплуатационного режима работы скважины;
• проведение замеров для определения содержания газа в жидкости нефтяной скважины (определение газового фактора);
• установление необходимого расхода (по перепаду давления) при закачке жидкости в пласт в системе ПНД.

Штуцерная камера ШК предназначена для эксплуатации в климатических условиях УХЛ категории размещения 1 по
ГОСТ 15150-69.

Способ крепления штуцерной камеры на устьевой обвязке:

  • ШК 100х14 (см. рис.3) – под приварку на трубы ф114 со стенкой 10, 12, 14 мм;
  • ШК 80х14 (см. рис.1,2) - на на трубы ф89 мм.

Материал корпуса камеры – сталь 13ХФА (Сталь 20А, 20С).

Регулирование расхода жидкости осуществляется заменой штуцерных ввертышей, имеющих различный проходной диаметр. Для замены ввертыша необходимо остановить работу скважины, перекрыть линейной задвижкой доступ среды к камере и вывернуть трубку с установленным в неё ввертышем. Количество ввертышей в комплекте поставки и их номекнлатура устанавливается заказчиком.

Возможна комплектация камеры ввертышами с дросселями из керамики.

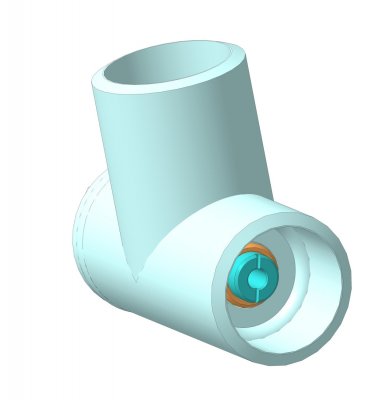

  Штуцерная камера ШК 100х14-01, 3D модель, общий вид Штуцерная камера ШК 100х14-01, 3D модель - разрез

Рис.3  Штуцерная камера ШК 100х14. 3-D модель.



Технические данные ШК



Параметр

Значение

Рабочая среда

Нефть и вода

Рабочее давление, МПа

20

Условный размер проходного отверстия ввертыша, мм

1…20 – ряд целых чисел

Управление штуцерной камерой

Ручное путем замены ввертыша

Рабочая температура окружающей среды

От -60°С до +45°С

Габаритные размеры ШК 80х14, мм

274х207,5х114

Габаритные размеры ШК 100х14, мм

215х174,5х 89

Масса ШК   80х14, кг

8,0

Масса ШК 100х14, кг

13,5



ООО «Научно-производственное предприятие Обуховская промышленная компания»  специализируется на производстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высококачественную фонтанную арматуру ведущим российским и зарубежным компаниям. Штуцерные камеры(ШК) нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.

Для заказа продукции звоните по телефонам:

  +7 926 074 06 56+7 (831) 295-50-58+7 (831) 293-41-30,

 Направляйте заявки по почте:
