ШТУЦЕР РЕГУЛИРУЕМЫЙ ФЛАНЦЕВЫЙ ШРФ-20

Штуцер регулируемый фланцевый ШРФ-20 предназначен для регулировки расходов жидкости при добыче углеводородов.
Он поддерживает дискретное значение ниже перечисленных режимов работы устья:



  • поддержание рабочего режима нефтяной скважины, без прекращения добычи;
  • установка заданного давления в скважине;
  • контроль расхода жидкости.



Расход жидкости, проходящей через штуцер ШРФ-20, определяется в зависимости от среднего установившегося перепада давления Рср (разность давлений на входе и выходе, полученная после проведения 4-5 замеров в час), коэффициента расхода К и от соответствующего, установленного по лимбу, значения эквивалентного диаметра (площади проходного сечения) штуцера.


Показания давления на входе и выходе штуцера замеряются либо на инструментальных фланцах, находящихся до и после места установки штуцера, либо на самом штуцере через трехходовые вентиля, которые необходимо заказывать в комплект поставки дополнительно.

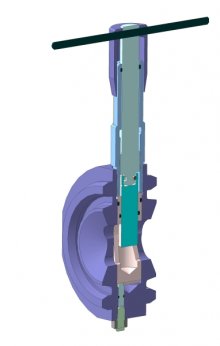

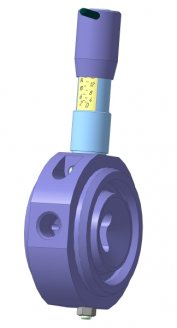

                                          Штуцер регулируемый фланцевый ШРФ-20 в сборе. Фонтанная арматура.               Штуцер регулируемый фланцевый ШРФ-20 в разрезе. Фонтанная арматура.

Штуцер регулируемый фланцевый ШРФ-20 выполнен в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69 . Рабочая температура окружающей среды от -60°С до +45°С. Он устанавливается в фонтанной арматуре за линейной задвижкой.

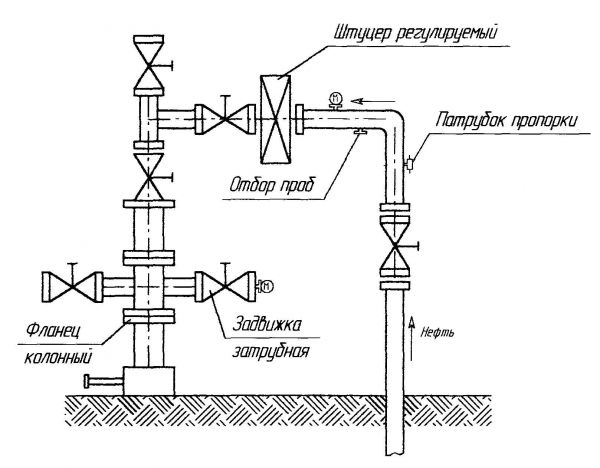

Схема установки штуцера регулируемого фланцевого ШРФ-20

Штуцер регулируемый фланцевый ШРФ-20



Технические характеристики штуцера регулируемого фланцевого ШРФ-20



Наименование параметра

Значение

Рабочая среда

Нефть и вода

Рабочее давление, МПа

21

Условные размеры проходного сечения, в мм

От 0 до 20 с плавным изменением проходного сечения

Управление штуцером

Ручное

Рабочая температура окружающей среды

От -60°С до +40°С

Габаритные размеры, без учёта вентилей с манометрами и фланцев,  мм

101,5х218(250)х55

Масса, не более,  кг

3,15
