Якорь газопесочный ЯГП-73-140



Якори газопесочные. Насосное оборудование. ЯГП-73-140



 Рис. 1  Якорь газопесочный ЯГП-73-140 (3D модель)



Якори газопесочные предназначены для сепарации газа и песка с очисткой от механических примесей на приеме скважинного штангового насоса при добычи нефти.

Сепарация газа и крупных фракций песка происходит при повороте всасываемой скважинной жидкости на 180 градусов. Свободный газ поступает в межтрубное пространство скважины. Крупные фракции песка оседают в хвостовике, выполненном из НКТ73 с заглушкой, мелкие – на сетке фильтра.

Для получения необходимой степени дегазации предусмотрена возможность установки на якope газопесочном дополнительных секций.

Технические характеристики якоря газопесочного ЯГП-73-140

 Максимальная производительность (насос условного размера 44 с ходом 3,0 м)
         для легкой нефти 0,1 см2 /с  не менее 28 м3/сут
         для тяжелой нефти 0,665 см2 /с  не менее 12 м3/сут
         для воды 0,01 см2 /с  не менее 55 м3/сут
 Способ фильтрации Инерционно-гравитационный с механической очисткой
 Сепарация газа  60%
 Сепарация механических примесей  80%
 Присоединительная резьба по ГОСТ 633-80  НКТ-73
 Габаритные размеры:     - диаметр  108 мм
                                       - длина  2030 мм
 Масса  38,7 кг





Принцип работы газопесочного якоря ЯГП-73-140



Для отделения газа от нефти используется разница плотности газа и жидкости, т.е. сила тяжести. Газожидкостная смесь поднимается до высоты посадки газопесочного якоря. При этом образуются газовые пузырьки в зависимости от потока и вязкости смеси. Большая часть газа отделяется на динамическом уровне нефти, меньшая часть поступает в корпус газопесочного якоря. В корпусе газовые пузырьки поднимаются вверх, образуя газовую подушку, откуда относительно большие пузырьки выходят через верхнее отверстие.



Якорь газопесочный ЯГП-73-140. Насосное оборудование, Чертеж

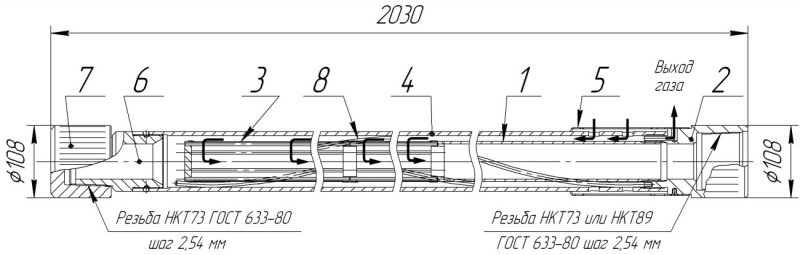

Рис. 2  Якорь газопесочный ЯГП-73-140-300

Якорь газопесочный ЯГП-73-168-450 состоит из (рис.2):

  • 1-корпус;
  • 2-муфта;
  • 3-сетчатый фильтр;
  • 4-гильза;
  • 5-щелевой фильтр;
  • 6- башмак;
  • 7-пробка;
  • 8-шнековый сепаратор



Структура обозначения якорей ЯГП-73-140-300 :

  • «ЯГП» - якорь газопесочный;
  • «73»- присоединительная резьба нижнего башмака якоря НКТ 73 ГОСТ 633;
  • «140»- наименьший диаметр обсадной трубы;
  • «300»- пропускная способность якоря 30 М³/сутки



ООО «Научно-производственное предприятие Обуховская промышленная компания» специализируется на проиводстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высококачественное насосное оборудование ведущим российским и зарубежным компаниям. Газопесочные якоря нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.
