ВЕНТИЛЬ СТАЛЬНОЙ ПРЯМОТОЧНЫЙ ВПЭМ

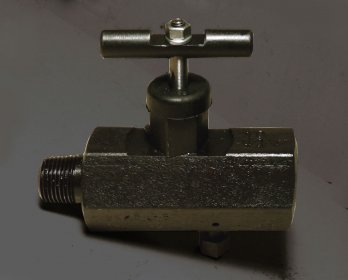

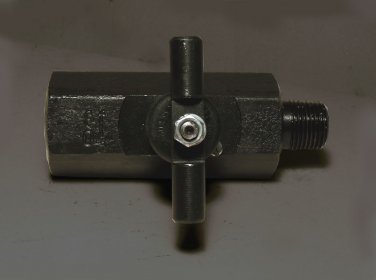

 Вентиль с стальной прямоточный манометрический ВПЭМ. Фонтанная арматура. Вид сбоку.         Вентиль  стальной прямоточный манометрический ВПЭМ. Фонтанная арматура. Вид сверху.

Вентиль стальной прямоточный манометрический





Вентиль ВПЭМ ВМ 5х35 изготавливается ООО "НПП Обуховская промышленная компания" в соответствии с требованиями и регламентами Таможеного Союза. Применяется на трубопроводах в технологических узлах наблюдения за давлением жидкостей и газов, часто выступает в роли отборного клапана в отрасли добычи и переработки нефти и газа.

Вентиль восновном используется для подсоединения манометров, а также обеспечения возможности демонтажа манометра без сброса давления из основной линии, в качестве запорных устройств без разделителя сред на вторичных отводах арматуры и трубопроводах, отбора проб. Рабочее положение любое.

Очень часто данный тип вентилей заказывают в комплекте со штуцером ШДФ (ШДР).

ВПЭМ ВМ 5х35 производится нашей компание в соответствии с требованиями регламента ТР ТС 032 о безопасности эксплуатации при повышенных давлениях. Он является клапаном высокого давления и выдерживает давления проводимых сред до 35 МПа.

Основные отличия ВПЭМ:

  • он прямоточный, что уменьшает гидросопротивление потока среды и снижается влияние вязких сред на работоспособность, поэтому вентиль подвергается меньшему загрязнению и прост в техническом обслуживании;
  • запорным органом вентиля служат шарик из нержавеющей стали и седло в корпусе вентиля.

Вентиль ВПЭМ ВМ 5х35 является отчасти разгрузочным клапаном, корпус снабжён отверстием стравливания остаточного давления с трубопровода, что является обязательной процедурой при демонтаже измерительного оборудования.

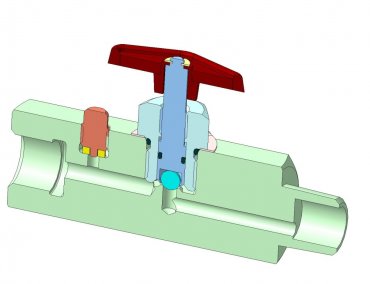

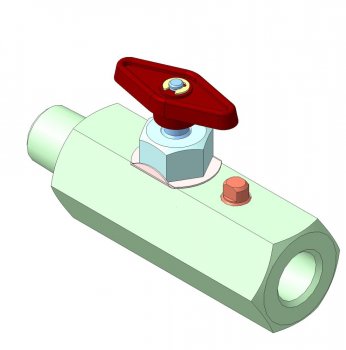

       Вентиль стальной прямоточный ВПЭМ. 3D - графика. Фонтанная арматура.          Вентиль стальной прямоточный ВПЭМ. 3D - графика . Фонтанная арматура. общий вид.

 Вентиль стальной прямоточный ВПЭМ. 3D - модель



Похожие названия вентиля стального прямоточного, выпускаемые другими производителями, и встречающееся в интернете: вентиль ВВД - высокого давления, вентиль ВМ манометрический.

История его создания связана с интенсификацией добычи углеводородов, и как следствие с повышением давления в рабочей области скважины. Это привело, во-первых, к применению приспособлений, отвечающих за безопасную и безостановочную замену контрольно-измерительных приборов. И, во-вторых, к усиленному износу деталей устьевой скважинной арматуры.



Технические данные вентиля ВПЭМ ВМ 5х35



Наименование параметра

    Значение

Рабочая среда

Нефть и вода

Рабочее давление, МПа

35

Способ управления

Ручной

Класс   герметичности по ГОСТ 9544 -2005

  А

Рабочий диапазон температур окружающей среды

От -60 °С до +40 °С

Масса, кг

     1





Возможные варианты изготовления вентиля ВПЭМ:



Параметры присоединительной резьбы крепления вентиля на арматуру

   Параметры присоединительной резьбы манометра к вентилю

K1/2" ГОСТ 6111-52

Муфта М20х1,5

K1/4" ГОСТ 6111-52

R 1/2" ГОСТ 6211-81

М20х1,5

G1/2" ГОСТ 6357-81



Как купить ВПЭМ или заказать с доставкой по России и СНГ:

  1. пришлите заявку на е-mail: opk1@opk.nnov.ru или dromash800@mail.ru;
  2. позвоние и закажите по телефонам: +7(831)295-50-58, +7(831)293-41-30.


ООО «Научно-производственное предприятие Обуховская промышленная компания» специализируется на производстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высококачественную фонтанную арматуру ведущим российским и зарубежным компаниям. Вентили ВПЭМ нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.
