ЛУБРИКАТОР УСТЬЕВОЙ СКВАЖИННЫЙ

 Лубрикатор устьевой. Фонтанная арматура. Обуховская промышленная компания.

Рис. 1 Лубрикатор устьевой Л65-21



Лубрикатор предназначен для герметизации устья скважины при спуске в неё глубинных приборов при проведении гидродинамических геофизических исследований глубинных скважин, или для спуска инструментов. В лубрикаторе имеется устройство для контроля давления и слива продукта.
Область применения - нефтяные, газовые и газоконденсатные скважины умеренно холодного климатического района - 12, по ГОСТ 16350-80.
Климатическое исполнение - УХЛ, категория размещения - 1, по ГОСТ 15150-69, при температуре окружающей среды от -40°С до + 60°С.
Коррозионно-стойкое исполнение — К2.



        Лубрикатор устьевой. Фонтанная арматура

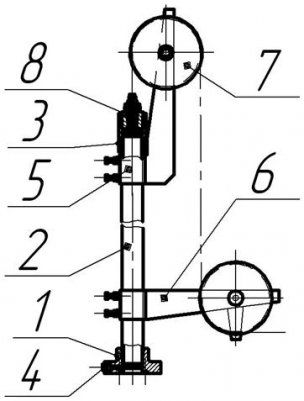

 Рис. 2 Лубрикатор устьевой. Схема.

Состав комплекта

Лубрикатор состоит из (рис.2):  трубы (приемной кеамеры) 2, присоединенной к ней муфты 3, с одной стороны, и стыковочного фланца 1, с другой. Фланец сбоку имеет резьбовое отверстие (К1/2``) под вентиль манометрический, заглушенное конической пробкой 4. На корпусе лубрикатора закреплены кронштейны 5 и 6 для крепления роликов 7. В верхней части установлено двухступенчатое устройство герметизации 8 с возможностью замены уплотнения по давлением.



Параметр

Значение

Рабочая среда Нефть и вода
Способ управления Ручной
Класс герметичности по ГОСТ 9544 -2005 А
Рабочий диапазон температур окружающей среды От -40 °С до +60 °С
Предельное значение температуры скважинной жидкости Не более +100°С







Номенклатура и технические характеристики



Обозначение Dн, мм Pн, МПа Высота трубы под прибор, мм Присоединительный фланец и стальная прокладка Диаметр скребковой проволоки, мм, не более Масса, кг
Л65-21 65 21 2 000 «Бакинка»
РД26-16-40
3 44
Л65-21-01 65 21 2 000 ГОСТ 28919 53
ЛП65-35 65 35 2 500 55,4
ЛП65-35-01 65 35 4 000 66,7
ЛC65-35 65 35 2 000 57



Порядок работы


Лубрикатор устанавливается на фонтанной арматуре, в него вводится глубинный инструмент, скребок или прибор, соединенный проволокой или кабелем с лебедкой. Производится герметизация входа. Производится спуск инструмента или прибора в скважину под воздействием силы тяжести.



Лубрикатор устьевой

Слово лубрикатор получило свое название от латинского "lubrico" - делаю гладким, скользким. В технической литературе можно встретить несколько видов лубрикаторов, назначение которых связано со смазкой трущихся частей.
В нефтегазовой отрасли термин лубрикатор немного отличается от этимологического смысла. Устьевые лубрикаторы предназначены, скорее, для доставки инструмента, чем для смазки. Одним из видов работ, проводимых с применением лубрикаторов, является чистка скважинной трубы от парафиновых отложений.



ООО «Научно-производственное предприятие Обуховская промышленная компания» специализируется на производстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высокачественные устьевые лубрикаторы ведущим российским и зарубежным компаниям. Лубрикаторы нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.
