Устройство размагничивания бурового инструмента типа УРБИ

Устройство размагничивания бурового инструмента типа УРБИ



Устройство размагничивания бурового  инструмента предназначено для уменьшения влияния магнитных масс на точность измерения азимута инклинометрами и забойными телесистемами.

Конструкция и принцип работы

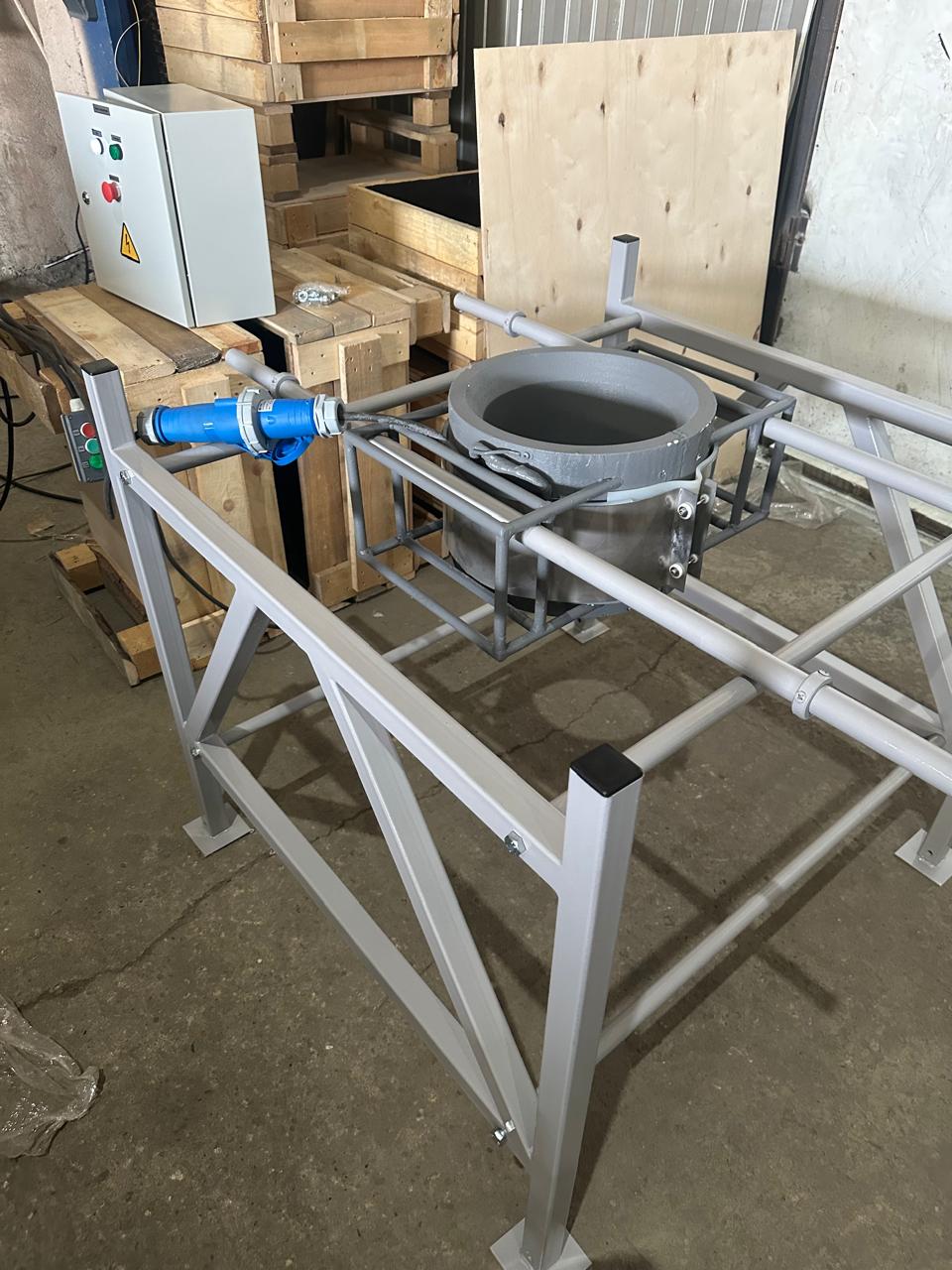

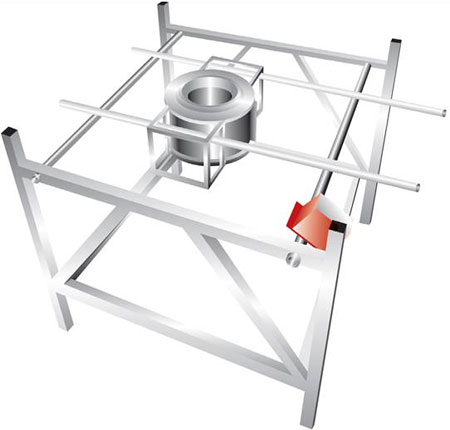

 Конструктивно УРБИ выполнено из размагничивающей катушки с кабелем подключения к сети и разборного стола, установленного на роторе. С целью обеспечения свободного перемещения в горизонтальной плоскости размагничивающая катушка устанавливается на роликах.
Перед началом работ корпус УРБИ и металлические части стола заземляются. На клеммы катушки подается напряжение 220В.  Колонну бурильных труб со скоростью, не превышающей 30-40 м в минуту, пропускают через катушку. Переменное магнитное поле, генерируемое катушкой, размагничивает стальные элементы буровой колонны. По окончании размагничивания бурового  инструмента катушка  снимается, стол убирается с ротора буровой установки.



Комплект поставки



Наименование Кол-во, шт.
Стол разборный 1
Катушка размагничивания 1
Автомат аварийного отключения 1
Кабель сетевой 1
Паспорт на устройство
размагничивания
1



Технические параметры



Параметры Обозначение УРБИ
Диаметр бурового инструмента, мм 140   240
Скорость спуска (подъема) инструмента при размагничивании, не более, м/мин 40
Ток холостого хода, А 27   26
Ток в режиме размагничивания при наличии в катушке размагничиваемого инструмента, А 10   25
Напряжение питания, В 220±10% ; 50 Гц±5%
Мощность, кВт 2,2   5,5
Сопротивление изоляции, не менее , мОм 1,0
Режим работы при наличии размагничиваемого инструмента внутри устройства Непрерывный

Габариты намагничивающей катушки, мм:

диаметр внутренний



150





280

диаметр внешний 320   380
высота 508   570
Вес катушки с оснасткой, кг 41   60

Габариты стола в собранном состоянии, мм:

высота



755





950

ширина 755   1100
длина 755   1010
Вес стола, кг 26   34
Длина сетевого кабеля, м 4   4
